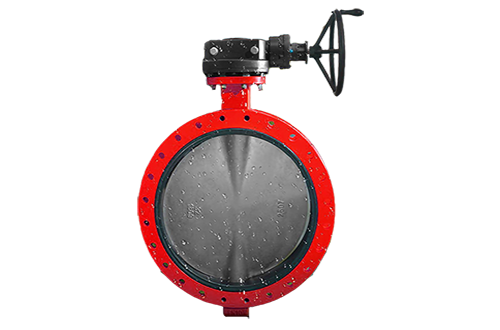

U型法兰衬胶蝶阀作为化工、水处理、冶金等行业的关键控制元件，其正确的选型与安装直接关系到整个管道系统的安全运行与使用寿命。一个科学的选型安装流程不仅能确保阀门发挥性能，还能避免因选型不当或安装失误导致的泄漏、损坏甚至安全事故。
一、精准选型：匹配工况需求的五个关键步骤
第一步：明确介质特性与工作参数
这是选型的基础。必须准确掌握介质成分、浓度、温度、固体颗粒含量及磨蚀性。例如，对于浓度低于80%的硫酸，可选用硬质橡胶衬里；对有机溶剂则需选用聚四氟乙烯（PTFE）衬里。同时，确认管道系统的公称压力（PN）和公称通径（DN），确保阀门设计压力与温度全覆盖工况的最大值，并留有一定安全余量。
第二步：选择衬胶材质
衬胶材质决定阀门的耐腐蚀和耐磨损性能。常见选择有：
天然橡胶/丁基橡胶：适用于无机酸、碱、盐溶液，温度一般≤85℃。
三元乙丙橡胶（EPDM）：耐酸碱、耐蒸汽，温度可达120℃，应用广。
氟橡胶（FPM）：耐强酸、溶剂和高温（≤150℃），但成本较高。
聚四氟乙烯（PTFE）：具有化学惰性，适用于几乎所有腐蚀性介质，温度范围广（-196℃～200℃）。
第三步：确定结构形式与驱动方式
根据控制要求选择手柄、蜗轮、气动或电动执行机构。对于需要频繁调节或远程控制的场合，应优先考虑气动或电动；对于手动操作且安装位置受限的，蜗轮传动更为省力可靠。同时，根据流向和安装空间，确认阀门为对夹式或法兰式（U型法兰即为法兰式的一种强化设计）。
第四步：审查密封等级与结构细节
确认阀门泄漏等级是否符合工况要求，如ANSIVI级（气泡级）或更严格的密封标准。检查阀杆密封是否采用多级填料设计，对于有毒有害介质，应选择具有防火、防静电设计的特种阀门。U型法兰的尺寸应符合HG/T20592或GB/T9119等标准，确保与管道法兰匹配。
第五步：综合评估与供应商选择
在满足技术条件的前提下，进行成本效益分析，选择信誉良好、能提供完整质量文件（如材质报告、压力试验报告）的合格供应商。考虑其售后服务与技术支持能力。
二、规范安装：确保长期可靠运行的八大要点
1、安装前检查
核对阀门型号、规格、材质是否与设计一致。
检查阀门外观，确保无运输损伤，法兰密封面完好，清除内腔异物。
手动启闭阀门数次，确认蝶板转动灵活无卡涩。
2、方向与位置
确保阀门安装方向与介质流向指示箭头一致（中线蝶阀通常双向密封，但偏心蝶阀可能有流向要求）。
阀门位置应便于操作、观察和维护，避免安装在管道弯曲处或可能积水的位置。
3、管道对中与应力控制
安装前，确保管道两法兰面平行且同心，偏差不得超过标准允许值。强行对中会扭曲阀体，导致衬胶层损伤、密封失效和操作扭矩异常增大。
管道系统应有独立支撑，避免阀门承受过大的管道重量或外部应力。
4、法兰连接规范
使用与介质和温度兼容的垫片（如EPDM垫片对应EPDM衬里阀门），确保垫片尺寸与U型法兰槽匹配。
按对角顺序分步均匀紧固螺栓，使用扭矩扳手以达到推荐的扭矩值。过紧会压坏衬胶层或导致法兰变形，过松则会造成泄漏。
5、操作机构安装
执行机构与阀杆连接应牢固、对中。对于电动或气动执行器，需按说明书进行行程和扭矩设定，严禁超过阀门最大允许操作扭矩。
6、特殊工况考量
对于垂直管道安装，应考虑在阀门下游设置适当支撑。
在可能发生水锤的系统中，应采取缓闭操作或增加水锤防护措施。
7、冲洗与压力测试
系统投用前，应对管道进行冲洗，清除焊渣等杂物，以防损伤密封面。
阀门应处于微开状态（约15°）进行系统压力试验，严禁全闭状态试压，以免蝶板受压变形或脱离阀座。
8、最终检查与记录
安装完成后，进行最终的手动全程启闭测试，确保无异常。记录安装日期、操作扭矩、测试压力等关键数据，归档备查。
U型法兰衬胶蝶阀的选型是一个系统工程，需要综合技术、经济与安全因素；而其安装则是一门精细工艺，每一个步骤都影响着最终的性能表现。唯有将科学的选型方法与严谨的安装规范相结合，才能确保这只“管道咽喉”在严苛的工业环境中，长久、稳定、可靠地履行职责，为流程工业的安全高效运行保驾护航。
