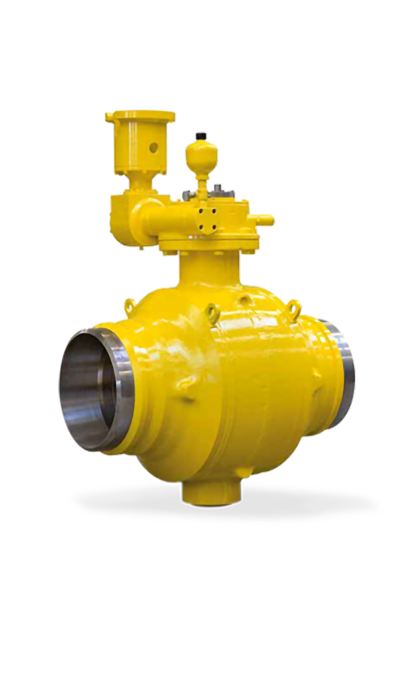

ESSEN EB4 系列全焊接球阀 阀杆为防喷设计，可防止因操作不当而造成其从阀体里喷出。阀杆与球体相互独立，阀杆不受介质作用于球体侧向载荷的影响。阀杆密封设计为相互独立的上下两组,组由O型圈+V型圈构成三道密封，密封耐久可靠，上组为失火安全密封。在零到压差下可安全更换上组密封。
ESSEN EB4 系列全焊接球阀 采用优质锻钢材料制造，全焊接阀体结构、的焊接技术。其强度设计符合相关标准要求，能安全承受或传递管线压力和外力，排除了外漏的可能性。
ESSEN EB4 系列全焊接球阀 球体为整体锻造而成，是通过上下对称的两个轴承座固定在阀体上。介质作用于球体的侧向载荷经轴承传递到阀体而不影响阀杆，阀杆实现了纯扭矩操作。
ESSEN EB4 系列全焊接球阀 对于端部为焊连接的阀门，可以根据用户管道材质等级响应调整阀门端部材质( 过渡段)，以保证材质强度的适配性和可焊性。两端加袖管的阀门，袖管的长度能保证现场两端焊接操作对密封材料不产生影响。
ESSEN EB4 系列全焊接球阀 阀腔超压可通过阀座内泄或阀体外泄，如选择通过阀座内泄则DIB-1功能即被取消。外泄是通过放空孔口上安装的泄压阀完成。泄压阀配有隔离阀安装，这样可以方便地对泄压阀进行定期维护。
ESSEN EB4 系列全焊接球阀 每台阀门有两个独立的浮动阀座圈，确保阀门双向从零到压差都能紧密密封。阀座密封是由锻钢支撑圈与被稳固嵌入的软密封组合完成。支撑圈既能轴向浮动又能自定心，通过由强簧预紧实现阀座的低压密封，由活塞效应实现阀座的高压自密封。
ESSEN EB4 系列全焊接球阀 火灾安全设计根据API 6FA/API607标准进行火烧试验验证，证书由独立的国际组织颁发。所有的内金属零部件与阀体有导电连接，符合BS5351的规定。
技术参数及标准：
| 尺寸范围 | NPS 1—64 dn50—dn1600 |
阀体材料
| ASTM WCB 、A105、CF8、CF3、 CF3M |
| 压力等级 | ANSL 150LB—600LB |
| 设计温度 | -20℃—200℃ |
| 端部连接 | 法兰式、焊接式 |
| 驱动方式 | 涡轮、气动 、电动 |
| 设计标准 | ASME B16.34 、ISO14313、DIN3357-1、GB/T 19672 |
| 测试标准 | DIN EN12266-1 、API607 |
| 泄露实验 | ISO15848 |
主要零部件材料：
